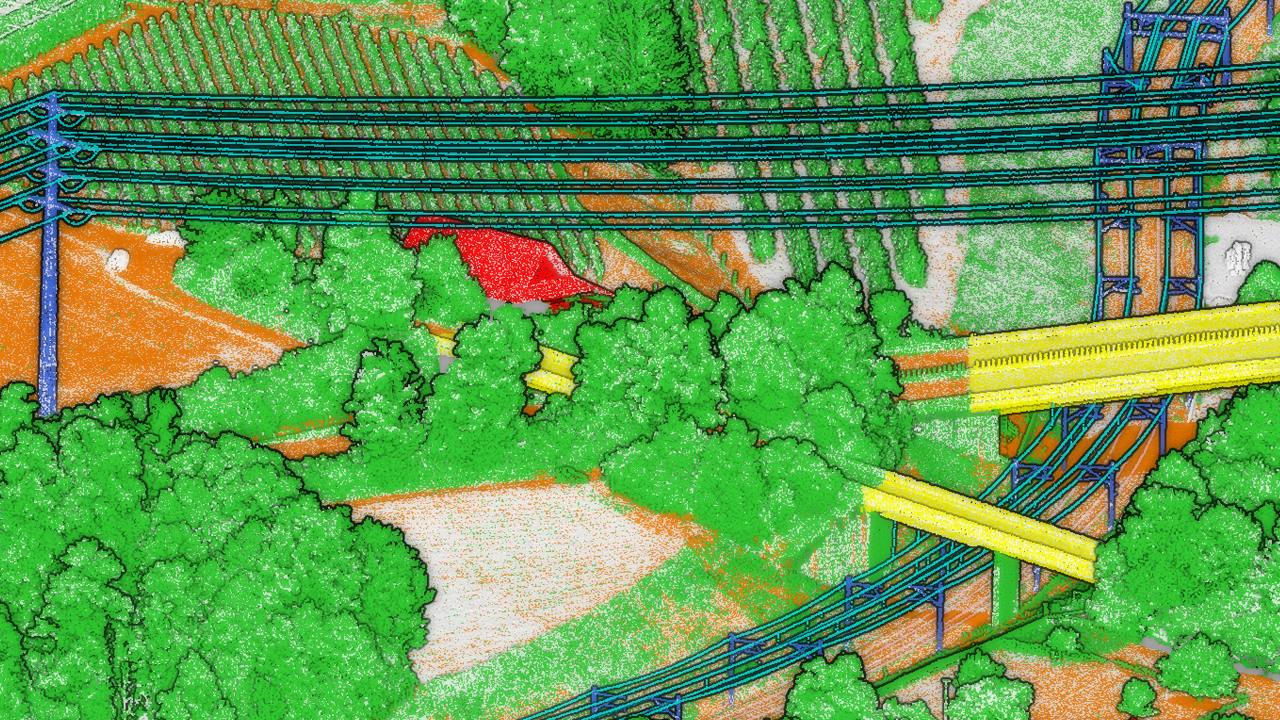

Klassifizierte Punktwolken aus Photogrammetrie und LiDAR
Hochauflösende 3D-Geometrie für verlässliche Planungs- und Analyseprozesse. Wir erfassen Areale, Korridore und Topografien mit modernen Laserscannern und Kamerasystemen. Durch automatisierte und manuell verifizierte Punktklassifikationen trennen wir Boden, Bauwerke, Vegetation und Infrastrukturen sauber für die direkte Weiterverarbeitung in CAD, BIM und GIS.
Das Wichtigste in Kürze
Wofür Sie Punktwolken einsetzen
Punktwolken sind die genaueste Form, einen Ort dreidimensional zu erfassen. Aus ihnen entstehen Pläne, Modelle und Analysen.
Bahnanlagen und Gleisplanung
Erfassung im geforderten Bezugsrahmen (bspw. LV95 SBB) zur exakten Gleisgeometriebestimmung, Lichtraumprofilprüfung und Weichenplanung ohne Unterbrechung des laufenden Bahnbetriebs.
Passt zur Branche Bau & InfrastrukturBestandsaufnahme für BIM und Hochbau
Zentimetergenaue 3D-Bestandsmodelle als Planungsgrundlage für Sanierungen, Umbauten und Denkmalschutz. Direkter Import strukturierter Punktwolken in Revit, Civil 3D oder ArchiCAD.
Passt zur Branche Bau & InfrastrukturLeitungs- und Trassenkorridore
Präzise Trennung von Freileitungstrassen, Masten und Vegetationskörpern. Dient als Grundlage für automatisierte Abstandskontrollen, Durchhangsberechnungen und Vegetationsmanagement.
Passt zur Branche Bau & InfrastrukturDigitales Geländemodell unter Wald
Dank Mehrfachechos (Multi-Target-Fähigkeit) durchdringen LiDAR-Impulse dichtes Kronendach und erfassen das reale Bodenrelief für verlässliche Geländemodelle und forstliche Planungen.
Passt zur Branche Umwelt & NaturFusion mit Scans vom Boden
Mittels planarer Flächenelemente (Plane Patches) verknüpfen wir bodengestützte Laserscans (TLS) hochgenau mit Befliegungsdaten (ALS). Dachlandschaften und Arealübersichten aus der Luft verbinden sich mit verdeckten Nahdetails vom Boden zu einem lückenlosen 3D-Gesamtmodell.
Passt zur Branche Bau & InfrastrukturKubaturen und Volumenmonitoring
Periodische 3D-Vergleichsmessungen für Kiesgruben, Deponien und Grossbaustellen. Schnelle und stichtagsbezogene Massenberechnungen für Abrechnung, Baufortschritt und Materialbewirtschaftung.
Passt zur Branche Bau & InfrastrukturImpressionen aus unseren Projekten
Was Sie von uns erhalten
Photogrammetrie und LiDAR ergänzen sich. Die Photogrammetrie liefert Farbe und feine Details, LiDAR misst auch unter Vegetation und erfasst dünne Strukturen wie Kabel.
- RGB-kolorierte 3D-Punktwolke: Aus hochauflösenden Luftbildern farblich texturierte Punktdaten mit realitätsgetreuer Visualisierung und hoher Punktdichte
- Semantische Klassifikation: Saubere Trennung nach Standard- oder Individualklassen für Boden (DTM), Vegetation, Baukörper, Brücken und Leitungsnetze
- Hybride Sensorfusion: Hochgenaue Verknüpfung von Luft- und Bodenscans (ALS und TLS) über planare Ausgleichsflächen (Plane Patches)
- Optimierte Punktdichte: Bedarfsgerechte Dezimierung und Strukturierung für flüssiges Arbeiten in CAD- und BIM-Programmen
- Passgenaue Bereitstellung: Kachelungsschema, Koordinatensystem und Datenformate (LAS, LAZ, E57) gemäss Ihren Anforderungen
- Genauigkeitsnachweis: Transparenter Prüfbericht mit statistischer Qualitätskontrolle an unabhängigen Kontrollpunkten
Technische Angaben
Die Parameter legen wir für jedes Projekt gemeinsam mit Ihnen fest.
| Datengrundlage | Hochpräzise LiDAR-Scans und kalibrierte Bildflüge via Drohne oder Helikopter, einzeln oder fusioniert |
|---|---|
| Punktdichte | Skalierbar nach Aufgabenstellung: Drohnenphotogrammetrie über 10'000 Pkt./m², Helikopter-LiDAR 100 bis 500 Pkt./m² |
| Genauigkeit | Zentimetergenau im Schweizer Bezugsrahmen, unabhängig verifiziert an Kontrollpunkten und im Prüfbericht dokumentiert |
| Klassifikation | Semantische Trennung nach ASPRS- oder individuellen Standards: Boden (DTM), niedrige/hohe Vegetation, Gebäude, Kunstbauten, Fahrdrähte und Freileitungen |
| Sensorfusion (ALS & TLS) | Flächenbasierte Co-Registrierung via Plane Patches zur hochgenauen Verknüpfung von Flugdaten mit terrestrischem Laserscanning |
| Koordinatensystem | Schweizer Landeskoordinaten (LV95 mit LN02 oder LHN95), bahnspezifisch (LV95 SBB) sowie globale Netze wie WGS84 und UTM |
| Lieferformate | Standardisierte Formate wie LAS, LAZ und E57, auf Wunsch strukturiert nach Kachelungsschema oder Einzelobjekten |
| Software | Direkt importierbar in Autodesk Revit, Civil 3D, AutoCAD, Leica Cyclone, Trimble Business Center, Bentley MicroStation, QGIS und ArcGIS |
So läuft ein Projekt ab
Vom ersten Austausch bis zu den fertigen Geodaten in Ihrem System.
-
Beratung und Offerte
Zeichnen Sie Ihr Projektgebiet direkt im Offertformular ein oder beschreiben Sie die Anforderungen. Gemeinsam definieren wir die optimale Auflösung und den Leistungsumfang für Ihr Vorhaben.
-
Planung und Befliegung
Flugmuster, Überdeckung und Bodenauflösung stimmen wir präzise auf die geforderte Zielgenauigkeit ab. Die Datenerfassung erfolgt effizient mit unserer professionellen Flug- und Sensortechnik.
-
Verarbeitung im Haus
Aerotriangulation, Klassifikation und 3D-Modellierung erfolgen vollständig auf unseren eigenen Hochleistungsrechnern. Selbst Grossperimeter mit zehntausenden Bildern verarbeiten wir absolut konsistent und reproduzierbar.
-
Lieferung und Nachweis
Sie erhalten einsatzbereite Geodaten, exakt abgestimmt auf Ihr Koordinatensystem, Ihre Software und gewünschte Kachelung, inklusive transparentem Genauigkeitsnachweis.
Wann eine eigene Punktwolke sinnvoll ist
Mit swissSURFACE3D stellt die swisstopo eine hochwertige, landesweite LiDAR-Grundlage frei zur Verfügung. Für regionale Übersichten und grossflächige Geländemodelle ist dieser Datensatz eine solide Basis. Für bauwerksbezogene Planungen, Ausführungsprojekte und Infrastrukturanlagen genügen die Aktualität sowie die Genauigkeit von 10 bis 20 cm und 25 bis 40 Punkten pro Quadratmeter jedoch meist nicht.
Gut geeignet
- Sie brauchen Genauigkeiten im Zentimeter- oder Millimeterbereich.
- Details wie Schienen, Randsteine, Kabel oder Fassaden müssen erkennbar sein.
- Der Boden unter dichter Vegetation soll sichtbar werden, das leistet LiDAR.
- Die Daten müssen aktuell sein oder in einem bestimmten Bezugsrahmen vorliegen.
Weniger geeignet
- Eine grossräumige Übersicht genügt, etwa für eine Waldanalyse über eine ganze Gemeinde.
- Die Genauigkeit von swissSURFACE3D reicht für Ihre Fragestellung aus.
Referenzprojekte
Drohnenvermessung Bahnhof Zürich Tiefenbrunnen
Hochauflösende Drohnenvermessung des Bahnhofs Zürich Tiefenbrunnen im Bezugsrahmen LV95 SBB als Planungsgrundlage für die Fahrbahnerneuerung 2029.
Punktwolken-Fusion am Bahnhof Reichenau-Tamins
Am RhB-Bahnhof Reichenau-Tamins haben wir Drohnenbilder, LiDAR und terrestrische Scans zu einer Punktwolke vereint und die Genauigkeit geprüft.
Häufige Fragen
Wann brauche ich LiDAR und wann reicht Photogrammetrie?
Über offenem Gelände, Gebäuden und Verkehrsflächen liefert die Photogrammetrie sehr dichte und farbige Punktwolken. Sobald der Boden unter Vegetation, dünne Leitungen oder Masten erfasst werden müssen, ist LiDAR im Vorteil. Oft kombinieren wir beide Verfahren im selben Projekt.
Wie funktioniert die Klassifikation?
Jeder Punkt wird anhand seiner Lage, seiner Umgebung und seiner Farbe einer Klasse zugeordnet, etwa Boden, Vegetation, Gebäude, Wasser, Brücken oder Leitungen. Danach lässt sich jede Klasse einzeln auswerten, zum Beispiel nur der Boden für ein Geländemodell.
Wie gross werden die Daten?
Punktwolken sind gross. Schon ein Areal von wenigen Hektaren kann je nach Punktdichte und Verfahren mehrere hundert Millionen Punkte umfassen. Wir liefern die Daten darum gekachelt und bei Bedarf komprimiert, etwa als LAZ, oder gleichmässig gefiltert auf eine gewünschte Anzahl Punkte pro Quadratmeter. Werden aus den Daten Höhenmodelle gewünscht, lassen sich diese mit Model Keypoints herstellen (den Bodenpunkten, die das Gelände innerhalb einer vorgegebenen Toleranz beschreiben), was die Grösse der Daten massgeblich verkleinert.
Können Sie Punktwolken im Bezugsrahmen der SBB liefern?
Ja. An Bahnanlagen georeferenzieren wir die Befliegungsdaten über die Punkte der Gleisversicherung und zusätzliche Passpunkte direkt im Bezugsrahmen LV95 SBB. Die erreichte Genauigkeit weisen wir im Genauigkeitsbericht aus.
Welche Daten braucht Ihr Projekt?
Wir beraten Sie unverbindlich und zeigen auf, welche Leistungen und welche Plattform zu Ihrem Vorhaben passen.
