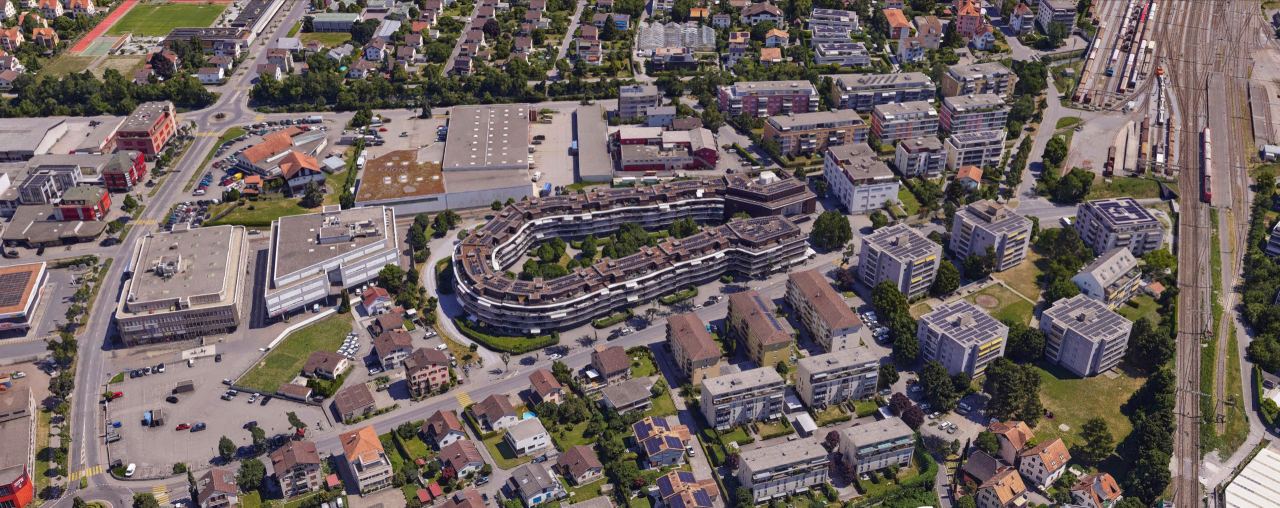

3D-Meshes von Einzelobjekten bis zu ganzen Städten
Ein texturiertes 3D-Mesh bildet Gelände und Baukörper als geschlossene, exakt messbare Dreiecksoberfläche mit fotorealistischer Textur ab. Es dient als verlässliche geometrische Grundlage für anspruchsvolle Analysen, Stadtmodelle und nahtlose Workflows in CAD- und GIS-Umgebungen.
Das Wichtigste in Kürze
Wofür Sie 3D-Meshes einsetzen
Texturierte 3D-Meshes verbinden präzise Geometrie mit fotorealistischer Textur, die ideale gemeinsame Datengrundlage für Planung, Visualisierung und Entscheidungen.
3D-Stadtmodell und digitaler Zwilling
Ein aktuelles 3D-Mesh ist die gemeinsame Grundlage für Planung und Verwaltung. Integriert im Geoportal schafft es Transparenz als verlässliche Informationsbasis für Fachstellen und die Öffentlichkeit.
Passt zur Branche Verwaltung & BehördenPlanung im realen Umfeld
Neue Gebäude, Strassen und Freiräume werden direkt im Modell der heutigen Umgebung beurteilt. Volumen aus Planungsplattformen lassen sich einspielen und im realen Umfeld zeigen.
Passt zur Branche Verwaltung & BehördenWettbewerbe und Studien
Ein detailliertes 3D-Mesh des Perimeters garantiert allen teilnehmenden Büros dieselbe exakte Planungsgrundlage. Jurys und Fachgremien vergleichen Entwürfe unmittelbar im masshaltigen, dreidimensionalen Umfeld.
Passt zur Branche Tourismus, Marketing & MedienStandortmarketing und Vermittlung
Als interaktive Web-Szene macht das 3D-Mesh Quartierentwicklungen und Vorhaben im Browser erlebbar. Ganz ohne Software-Installation erhalten Investoren und Interessierte einen lebendigen Eindruck des gesamten Areals.
Passt zur Branche Tourismus, Marketing & MedienBestand von Bauwerken und Arealen
Dächer, Fassaden und Aussenanlagen werden vollständig und geometrisch exakt dokumentiert. Die Daten bilden das Fundament für Umbauten, Bauwerksunterhalt und Zustandsanalysen, Masse und Flächen greifen Sie direkt im Modell ab.
Passt zur Branche Bau & InfrastrukturImpressionen aus unseren Projekten
Was Sie von uns erhalten
Für ein 3D-Mesh befliegen wir das Gebiet senkrecht und schräg, damit auch die Fassaden vollständig im Bild sind.
- Texturiertes 3D-Mesh: Fotorealistisch und mit hierarchischen Detailstufen (LoD) und Kachelung für flüssiges Rendering in Desktop- und Webanwendungen
- Radiometrisches True-Orthofoto: Orthorektifiziertes Luftbild aus demselben Bildverband, berechnet ohne Gebäudeverkippungen und mit exakter Sichtbarkeit aller Strassenachsen
- Web- und GIS-Kompatibilität: Bereitstellung optimierter Datenpakete als Cesium 3D Tiles, Esri Scene Layer Package (SLPK) sowie OBJ- oder FBX-Formate für 3D-GIS, BIM und Stadtmodelle
- Validierter Genauigkeitsbericht: Dokumentation der statistischen Lage- und Höhenabweichungen basierend auf unabhängigen Kontrollpunkten
Technische Angaben
Die Parameter legen wir für jedes Projekt gemeinsam mit Ihnen fest.
| Texturauflösung | Projektspezifisch wählbar, bei Stadt- und Quartierprojekten typischerweise 1 bis 4 cm pro Pixel |
|---|---|
| Genauigkeit | Verifiziert anhand unabhängiger Kontrollpunkte und transparent ausgewiesen im Genauigkeitsbericht (RMSE) |
| Perimetergrösse | Skalierbar vom Einzelbaukörper über Quartiere bis hin zu geschlossenen Stadtgebieten |
| Datengrundlage | Hochauflösende Nadir- und Schrägluftbilder (Oblique), optional gestützt durch LiDAR, erfasst via Drohne oder Helikopter |
| Struktur | Raumkachelung nach Vorgabe, mehrstufige Detaillierungsstufen (LoD) sowie adaptive Texturierung je nach Objektart |
| Lieferformate | Standardisierte Web- und GIS-Formate wie Cesium 3D Tiles und Scene Layer Package (SLPK) für ArcGIS, gängige 3D-Formate wie OBJ, FBX, glTF und GLB sowie CAD- und BIM-Formate wie DWG, DXF oder IFC |
| Koordinatensystem | Schweizer Landeskoordinaten (LV95 mit LN02 oder LHN95), bahnspezifisch (LV95 SBB) oder globale Systeme wie WGS84 |
So läuft ein Projekt ab
Vom ersten Austausch bis zu den fertigen Geodaten in Ihrem System.
-
Beratung und Offerte
Zeichnen Sie Ihr Projektgebiet direkt im Offertformular ein oder beschreiben Sie die Anforderungen. Gemeinsam definieren wir die optimale Auflösung und den Leistungsumfang für Ihr Vorhaben.
-
Planung und Befliegung
Flugmuster, Überdeckung und Bodenauflösung stimmen wir präzise auf die geforderte Zielgenauigkeit ab. Die Datenerfassung erfolgt effizient mit unserer professionellen Flug- und Sensortechnik.
-
Verarbeitung im Haus
Aerotriangulation, Klassifikation und 3D-Modellierung erfolgen vollständig auf unseren eigenen Hochleistungsrechnern. Selbst Grossperimeter mit zehntausenden Bildern verarbeiten wir absolut konsistent und reproduzierbar.
-
Lieferung und Nachweis
Sie erhalten einsatzbereite Geodaten, exakt abgestimmt auf Ihr Koordinatensystem, Ihre Software und gewünschte Kachelung, inklusive transparentem Genauigkeitsnachweis.
Wann ein eigenes 3D-Mesh sinnvoll ist
Öffentlich verfügbare Geodaten und kantonale Luftbilder stossen bei Detailgrad und Aktualität schnell an Grenzen. Mit mehrjährigen Nachführungszyklen und reinen Senkrechtaufnahmen fehlen oft aktuelle Bauzustände sowie fassadenscharfe Schrägansichten. Wer Fassaden, Topografie und den realen Strassenraum tagesaktuell und dreidimensional benötigt, profitiert von einer gezielten Projektbefliegung.
Gut geeignet
- Das Modell soll aussehen wie die Wirklichkeit, mit Fassaden, Bäumen und Strassenraum.
- Sie brauchen den aktuellen Stand, etwa für eine laufende Planung oder ein Mitwirkungsverfahren.
- Das Modell soll im Web-Viewer, in Raumprojektionen oder Geoportalen performant und flüssig navigierbar sein.
Weniger geeignet
- Schematische Baukörper oder einfache Modelle reichen für die erste Volumetrie bereits aus.
- Sie brauchen ein nach Gebäuden gegliedertes Modell mit Dachformen. Dafür gibt es die Stadtmodelle.
Referenzprojekte
3D-Mesh für die Zukunftsvision (WiVo*) von Volketswil
Performantes 3D-Mesh als Grundlage für den 3D-Viewer der Standortentwicklung WiVo* für die Gemeinde Volketswil, ergänzt um CAD-Planungsdaten.
3D-Mesh in LUUCY und icRoom für die Stadt Liestal
3D-Mesh für die Stadtplanung von Liestal. Dank eigenem LoD-Workflow läuft das Modell mit 60 fps live in der Raumprojektion icRoom.
Orthofoto und 3D-Mesh für die Stadt Chur
Die Stadt Chur hält ihre Geodaten aktuell. Orthofoto und 3D-Mesh aus einer Helikopterbefliegung, frei zugänglich für alle im 3D-Stadtplan.
Häufige Fragen
Wie gross darf das Gebiet sein?
Nach oben gibt es praktisch keine Grenze. Je nach Projektperimeter und geforderter Auflösung setzen wir Drohnen, Helikopter oder Flugzeuge ein. Bei Grossperimetern erfassen wir damit ganze Gemeinden und Täler aus mehreren Zehntausend Bildern. Dank räumlicher Kachelung und adaptiver Detaillierungsstufen (LoD) bleiben selbst grossflächige Stadtmodelle im Browser und GIS jederzeit flüssig navigierbar.
Läuft das Modell auch im Browser?
Ja, absolut flüssig. Wir bereiten die 3D-Meshes für modernes Web-Streaming auf, standardmässig als 3D Tiles des Open Geospatial Consortium (OGC) für Cesium oder als Scene Layer Package (SLPK) für ArcGIS Online und Portal. Betrachtende können sich ohne Software-Installation und ohne lange Ladezeiten direkt im Webbrowser durch das gesamte Modell bewegen.
Kann ich das Modell in CAD oder BIM verwenden?
Ja. Für CAD- und Visualisierungsumgebungen exportieren wir die Dreiecksmaschen in standardisierten Formaten wie OBJ, FBX oder glTF, bei Bedarf kachelweise für eine ressourcenschonende Verarbeitung. Für BIM- und Planungsprogramme stellen wir auf Wunsch Schnitte, Geländemodelle oder volumenbasierte Ableitungen in Formaten wie DXF, DWG oder IFC bereit.
Was unterscheidet ein 3D-Mesh von einer Punktwolke und einem BIM-Modell?
Eine Punktwolke besteht aus Millionen einzelner Messpunkte mit Lage und Farbe. Sie ist die genaueste Rohform, hat aber keine geschlossene Oberfläche. Ein 3D-Mesh verbindet die Punkte zu einer geschlossenen, texturierten Oberfläche aus Dreiecken, die fotorealistisch aussieht und sich im Browser, im GIS und in Visualisierungen flüssig darstellen lässt. Ein BIM-Modell besteht dagegen aus Bauteilen wie Wänden, Decken und Dächern mit ihren Eigenschaften. Es wird aus Aufnahmen aus der Luft und vom Boden modelliert, das ist unsere Leistung Gebäudemodellierung.
Welche Daten braucht Ihr Projekt?
Wir beraten Sie unverbindlich und zeigen auf, welche Leistungen und welche Plattform zu Ihrem Vorhaben passen.
