Gelände- und Oberflächenmodelle für Planung, Volumen und Naturgefahren

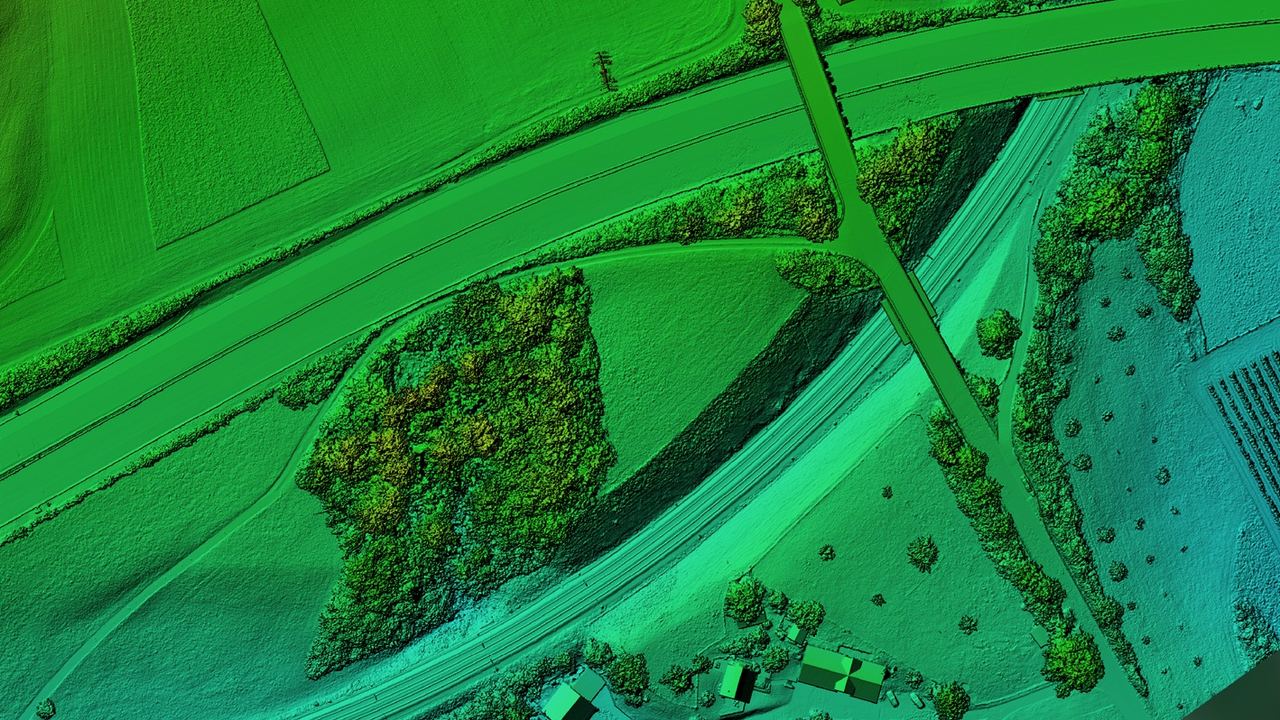

Ein Höhenmodell beschreibt die Form der Erdoberfläche als dichtes Raster aus Höhenwerten. Wir liefern das Geländemodell ohne Bewuchs und Bauten ebenso wie das Oberflächenmodell mit allem, was auf dem Boden steht.
Das Wichtigste in Kürze
Wofür Sie Höhenmodelle einsetzen
Höhenmodelle sind die Grundlage für alle Fragen, bei denen es um Form, Gefälle und Volumen geht.
Erdmassen und Kubaturberechnung
Aus Geländemodellen ermitteln wir exakte Aushub-, Abbau- und Haldenvolumina für Deponien, Kiesgruben und Grossbaustellen. Multitemporale Vergleiche gewährleisten eine transparente und nachvollziehbare Abrechnung.
Passt zur Branche Bau & InfrastrukturNaturgefahren und Ereignisse
Nach Felsstürzen, Hangrutschungen oder Murgängen quantifizieren Differenzmodelle das bewegte Materialvolumen und die Geländeverformung. Sie dienen Geologen und Ingenieuren als Grundlage für Gefahrenkarten und Sanierungsmassnahmen.
Passt zur Branche Umwelt & NaturTrassierung und Projektierung
Hochauflösende DTM liefern die geometrische Basis für Tiefbau, Strassen- und Werkleitungsplanung. Ermöglicht das automatisierte Ableiten von Längs- und Querprofilen, Neigungsanalysen sowie die direkte Übergabe in CAD- und GIS-Systeme.
Passt zur Branche Bau & InfrastrukturHydrologie und Entwässerung
Detaillierte Geländemodelle definieren Fliesswege, Senken und Wasserscheiden im Gelände. Sie bilden die massgebende Datengrundlage für Starkregenanalysen, hydrodynamische 2D-Abflusssimulationen und Hochwasserschutzprojekte.
Passt zur Branche Umwelt & NaturBauwerks- und Aufwuchshöhen
Die Differenz zwischen Oberflächen- und Geländemodell liefert ein normalisiertes Höhenmodell (nDSM). Damit lassen sich Baumhöhen, Kronenstrukturen, Gebäudehöhen und lichte Abstände zu Freileitungstrassen automatisiert bestimmen.
Passt zur Branche Umwelt & NaturImpressionen aus unseren Projekten
Was Sie von uns erhalten
Welches Verfahren passt, hängt vom Gelände ab. Über offenem Boden genügt die Photogrammetrie, unter Wald braucht es LiDAR.
- Digitales Geländemodell (DTM): Bereinigtes und interpoliertes Bodenrelief
- Digitales Oberflächenmodell (DSM): Vollständige Erfassung der realen Oberfläche
- Differenzmodelle (DoD): Stichtagsbezogene Höhenvergleiche zur automatisierten Quantifizierung von Aushub-, Abtrags- oder Schüttmengen mit transparenter Massenbilanz.
- Geometrische Ableitungen: Bereitstellung von analytischen Schummerungen, Höhenkurven, Neigungskarten sowie Längs- und Querprofilen nach Ihren Vorgaben.
- Genauigkeitsnachweis: Ausführlicher Bericht mit statistischer Fehlerrechnung basierend auf unabhängig gemessenen Kontrollpunkten.
Technische Angaben
Die Parameter legen wir für jedes Projekt gemeinsam mit Ihnen fest.
| Rasterweite | Flexibel wählbar ab 1 bis 5 cm für Detail- und Bauwerksanalysen bis hin zu Standardrastern wie 0.25 m, 0.5 m oder 1 m für Grossgebiete |
|---|---|
| Datengrundlage | Hochauflösende Bildflüge (Photogrammetrie) oder Multi-Echo-LiDAR via Drohne und Helikopter, bei Bedarf kombiniert mit terrestrischem Laserscanning |
| Genauigkeit | Zentimetergenau im Schweizer Landesnetz, unabhängig verifiziert an Pass- und Kontrollpunkten sowie im Prüfbericht dokumentiert |
| Koordinatensystem | Schweizer Landeskoordinaten (LV95 mit LN02 oder LHN95), bahnspezifisch (LV95 SBB) sowie internationale Netze wie WGS84 und UTM |
| Modellvarianten | Digitales Geländemodell (DTM), digitales Oberflächenmodell (DSM), Differenzmodelle (DoD) und normalisierte Vegetationshöhen (nDSM) |
| Lieferformate | GeoTIFF, Cloud Optimized GeoTIFF (COG), ASCII-Grid und XYZ für GIS und Simulationen, Höhenkurven und Bruchkanten als DWG, DXF oder GeoPackage |
So läuft ein Projekt ab
Vom ersten Austausch bis zu den fertigen Geodaten in Ihrem System.
-
Beratung und Offerte
Zeichnen Sie Ihr Projektgebiet direkt im Offertformular ein oder beschreiben Sie die Anforderungen. Gemeinsam definieren wir die optimale Auflösung und den Leistungsumfang für Ihr Vorhaben.
-
Planung und Befliegung
Flugmuster, Überdeckung und Bodenauflösung stimmen wir präzise auf die geforderte Zielgenauigkeit ab. Die Datenerfassung erfolgt effizient mit unserer professionellen Flug- und Sensortechnik.
-
Verarbeitung im Haus
Aerotriangulation, Klassifikation und 3D-Modellierung erfolgen vollständig auf unseren eigenen Hochleistungsrechnern. Selbst Grossperimeter mit zehntausenden Bildern verarbeiten wir absolut konsistent und reproduzierbar.
-
Lieferung und Nachweis
Sie erhalten einsatzbereite Geodaten, exakt abgestimmt auf Ihr Koordinatensystem, Ihre Software und gewünschte Kachelung, inklusive transparentem Genauigkeitsnachweis.
Wann ein eigenes Höhenmodell sinnvoll ist
Mit swissALTI3D stellt das Bundesamt für Landestopografie swisstopo ein flächendeckendes Geländemodell mit 0.5 m Rasterweite kostenfrei bereit. Für übergeordnete Übersichten und grossflächige Vorstudien bildet dieser Datensatz eine verlässliche Basis. Bei dynamischen Bauprojekten, präzisen Kubaturermittlungen oder aktuellen Naturereignissen stossen der sechsjährige Nachführungszyklus und Höhenabweichungen von bis zu mehreren Dezimetern im alpinen Raum jedoch an fachliche Grenzen.
Gut geeignet
- Sie brauchen Volumen und Mengen auf wenige Zentimeter genau.
- Das Gelände hat sich verändert, etwa durch Bauarbeiten, Abbau oder ein Naturereignis.
- Feine Strukturen wie Böschungskanten, Gräben oder Mauern müssen erfasst sein.
- Die Ergebnisse sollen über Jahre mit gleicher Methode vergleichbar sein.
Weniger geeignet
- Eine grobe Geländeform genügt, etwa für eine erste Standortabklärung.
- Das Gebiet ist unverändert und die Genauigkeit von swissALTI3D reicht für Ihre Frage aus.
Referenzprojekte
Drohnenvermessung Bahnhof Zürich Tiefenbrunnen
Hochauflösende Drohnenvermessung des Bahnhofs Zürich Tiefenbrunnen im Bezugsrahmen LV95 SBB als Planungsgrundlage für die Fahrbahnerneuerung 2029.
Punktwolken-Fusion am Bahnhof Reichenau-Tamins
Am RhB-Bahnhof Reichenau-Tamins haben wir Drohnenbilder, LiDAR und terrestrische Scans zu einer Punktwolke vereint und die Genauigkeit geprüft.
Häufige Fragen
Was ist der Unterschied zwischen DTM und DSM?
Das digitale Geländemodell (DTM) repräsentiert das reine Bodenrelief ohne Bewuchs und Baukörper. Das digitale Oberflächenmodell (DSM) bildet die oberste sichtbare Hüllfläche samt Gebäuden, Infrastrukturen und Vegetationskronen ab. Aus der Differenz beider Modelle entsteht das normalisierte Oberflächenmodell (nDSM), das die effektiven Höhen von Objekten und Bäumen liefert.
Kann man unter Bäumen den Boden vermessen?
Reine Photogrammetrie stösst hier an physikalische Grenzen, da sie nur die sichtbare Kronenoberfläche erfassen kann. Airborne LiDAR sendet Laserimpulse mit hoher Wiederholrate aus. Dank Mehrfachechos (Multi-Target-Fähigkeit) gelangen Teilimpulse durch Lücken im Kronendach bis auf den Waldboden, woraus sich auch unter dichter Vegetation ein verlässliches Geländemodell ableiten lässt.
Wie genau lassen sich Volumen bestimmen?
Die Genauigkeit hängt primär von der vertikalen Messgenauigkeit und der Punktdichte ab. Durch die Georeferenzierung an unabhängigen Kontrollpunkten erzielen wir Höhengenauigkeiten im Zentimeterbereich, bei optimierten Nahbereichsbefliegungen auch im Subzentimeterbereich. Für verlässliche Vergleichsmengen ist entscheidend, dass wiederholte Befliegungen mit derselben Sensorik und identischen Modellparametern ausgewertet werden.
Welche Dateiformate erhalte ich?
Für GIS-Anwendungen und hydraulische Berechnungen liefern wir standardmässig GeoTIFF, Cloud Optimized GeoTIFF (COG), ASCII-Grid oder XYZ-Raster. Für CAD-Umgebungen stellen wir abgeleitete Höhenkurven, Bruchkanten und TIN-Netze als DWG, DXF oder GeoPackage bereit. Kachelungsschema und Koordinatensystem passen wir exakt an Ihre Arbeitsumgebung an.
Können Sie das Volumen einer Kiesgrube oder Deponie jedes Jahr bestimmen, ohne den Betrieb zu unterbrechen?
Ja. Wir befliegen Kiesgruben und Deponien mit der Drohne, auf Wunsch jedes Jahr zum selben Stichtag. Den Flug stimmen wir mit dem Betrieb ab, die Arbeit in der Grube muss dafür in der Regel nicht ruhen. Aus dem neuen Geländemodell berechnen wir das Abbau- oder Schüttvolumen gegenüber der letzten Befliegung oder einem vereinbarten Bezugshorizont und liefern die Massenbilanz mit Genauigkeitsnachweis. Weil jede Befliegung mit derselben Methode ausgewertet wird, bleiben die Zahlen über die Jahre vergleichbar.
