3D-Mesh für die Zukunftsvision (WiVo*) der Gemeinde Volketswil
Performantes 3D-Mesh als Grundlage für den 3D-Viewer der Standortentwicklung WiVo* in Volketswil, ergänzt um CAD-Planungsdaten.
Projektdaten
Über das Projekt
Unter der Marke WiVo* macht die Standortförderung von Volketswil sichtbar, wie sich die Gemeinde zwischen Zürich und Winterthur als Wirtschafts- und Wohnstandort weiterentwickeln soll. MAS StadtRaum Architekten beauftragten uns mit den Grundlagendaten für eine 3D-Szene, welche diese Zukunftsvision für Bevölkerung und Unternehmen erlebbar macht.

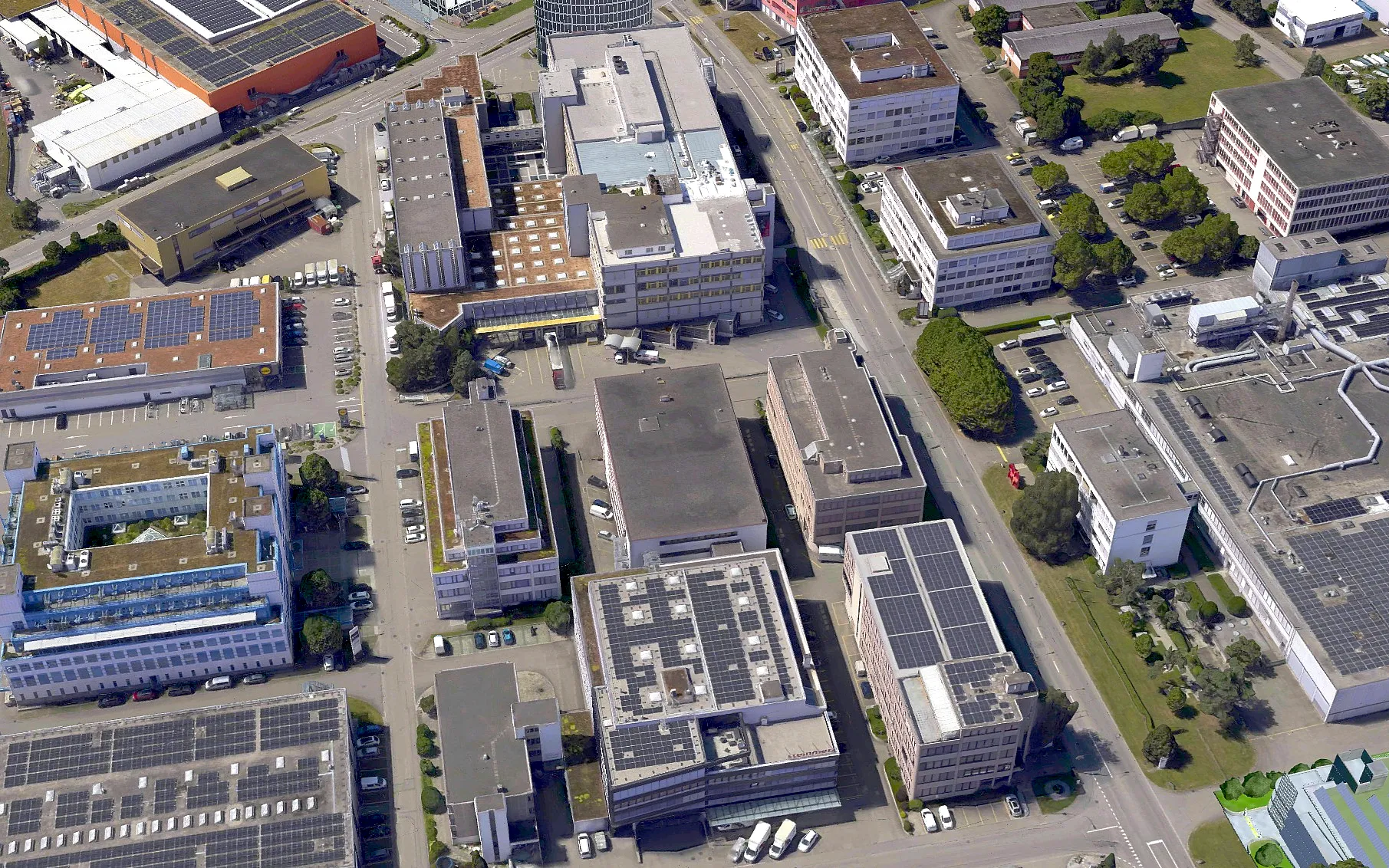

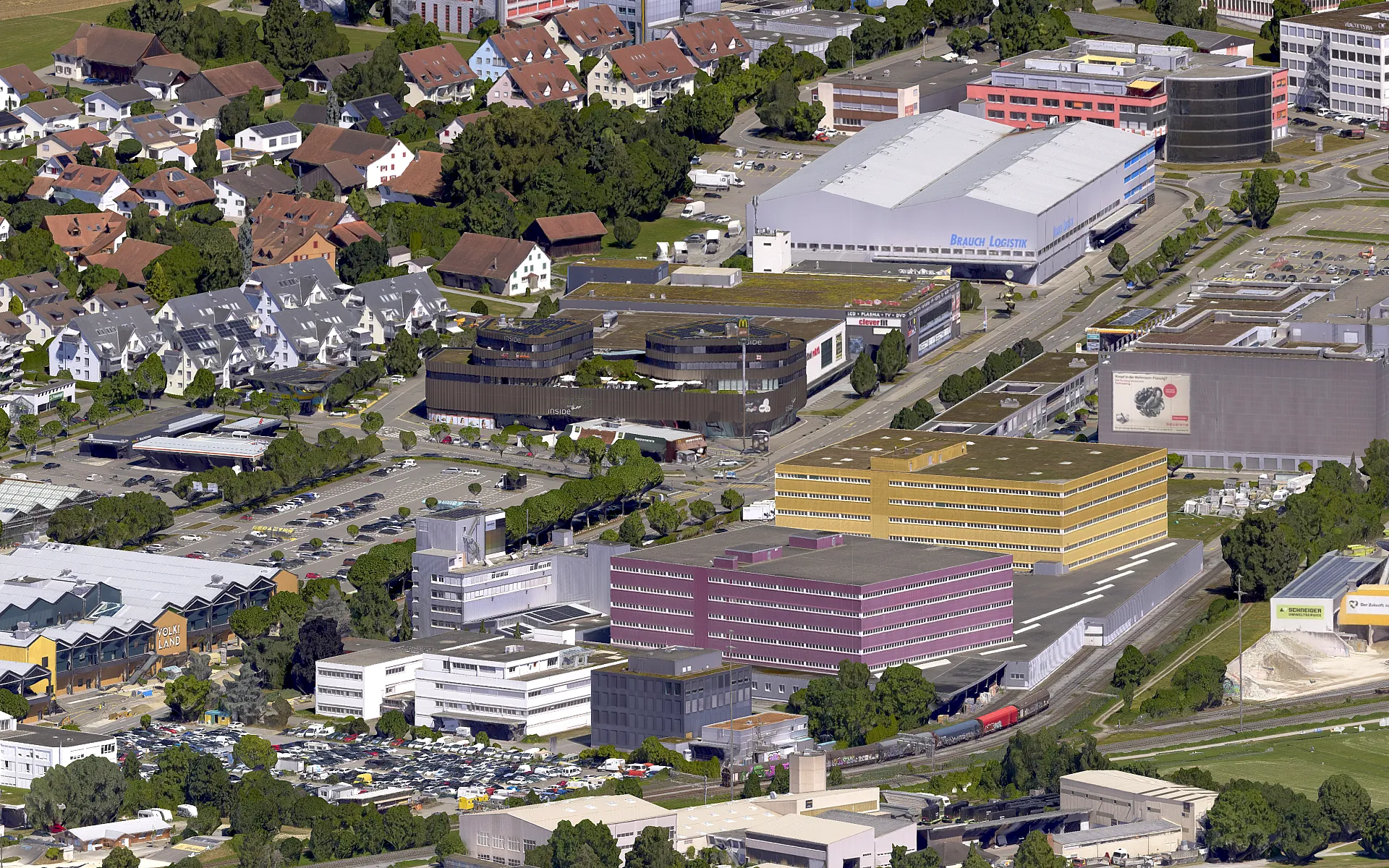

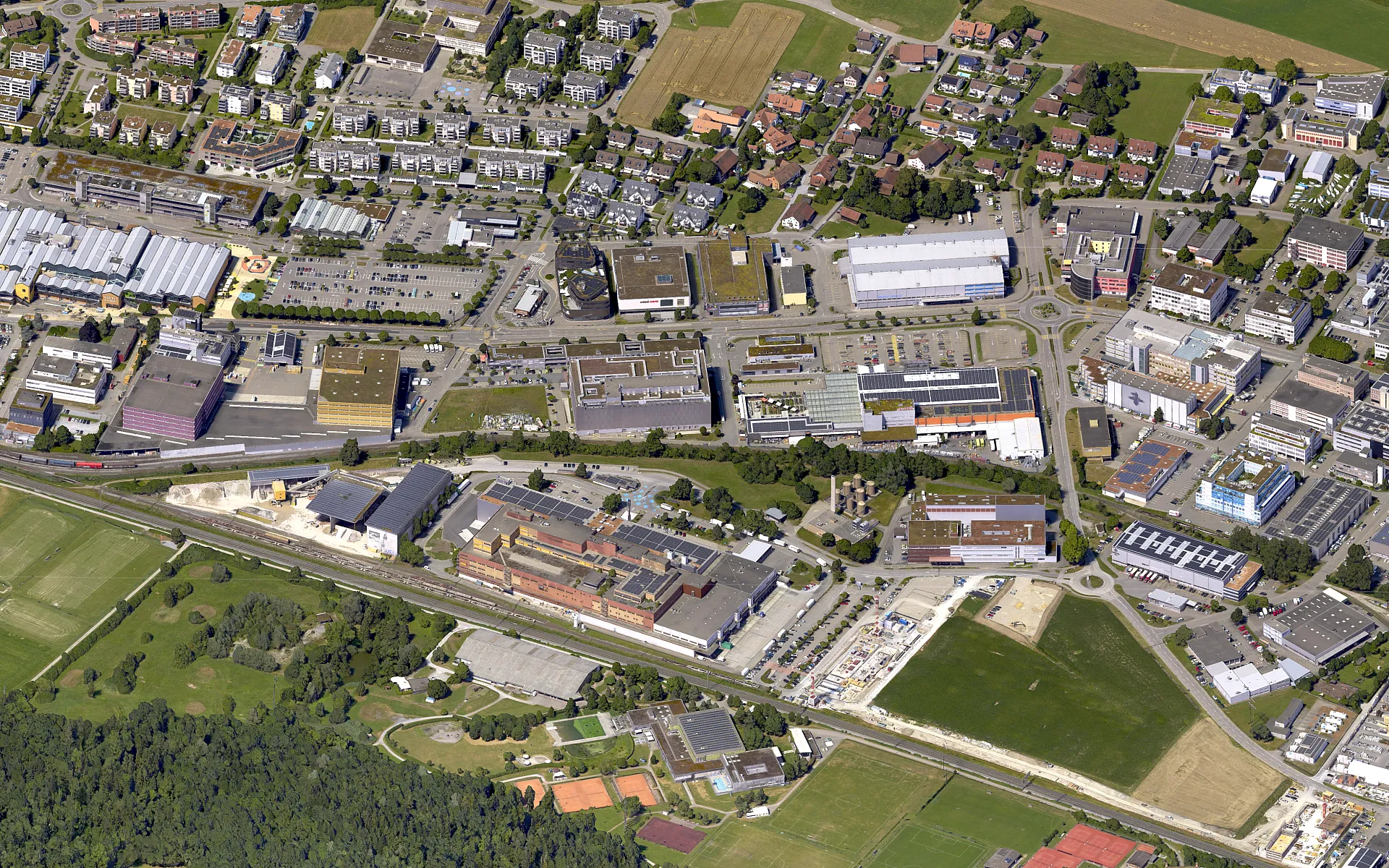

Mit dem Helikopter haben wir das 3.3 km² grosse Gebiet beflogen und über 6'300 Luftbilder ausgewertet. Daraus entstanden ein texturiertes 3D-Mesh und ein True-Orthofoto mit 3 cm/px Auflösung. 81 Pass- und Kontrollpunkte sichern die Genauigkeit, die Abweichung liegt bei 1.15 cm (RMSE).
Eine besondere Anforderung war die Performance, denn die Szene läuft direkt im Browser. Bei der Aufbereitung und Texturierung des Meshes haben wir gezielt darauf hingearbeitet, dass das Modell trotz seiner Ausdehnung flüssig dargestellt wird. Wie bei allen unseren Projekten entstanden die Daten in enger Zusammenarbeit mit dem Auftraggeber, in diesem Fall mit MAS StadtRaum Architekten und mit Birdly von Somniacs, damit sie im vorgesehenen Einsatz wirklich funktionieren.

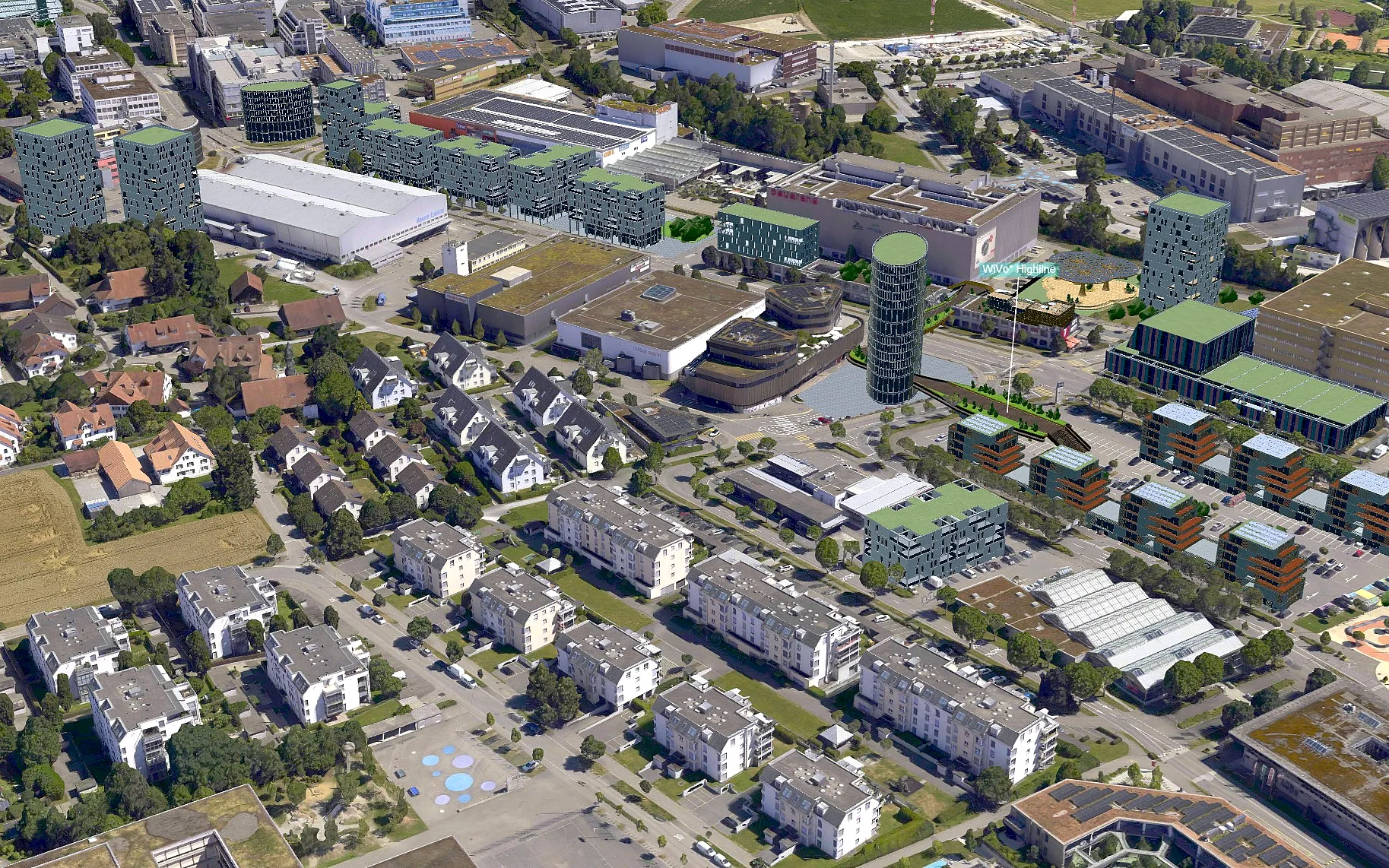

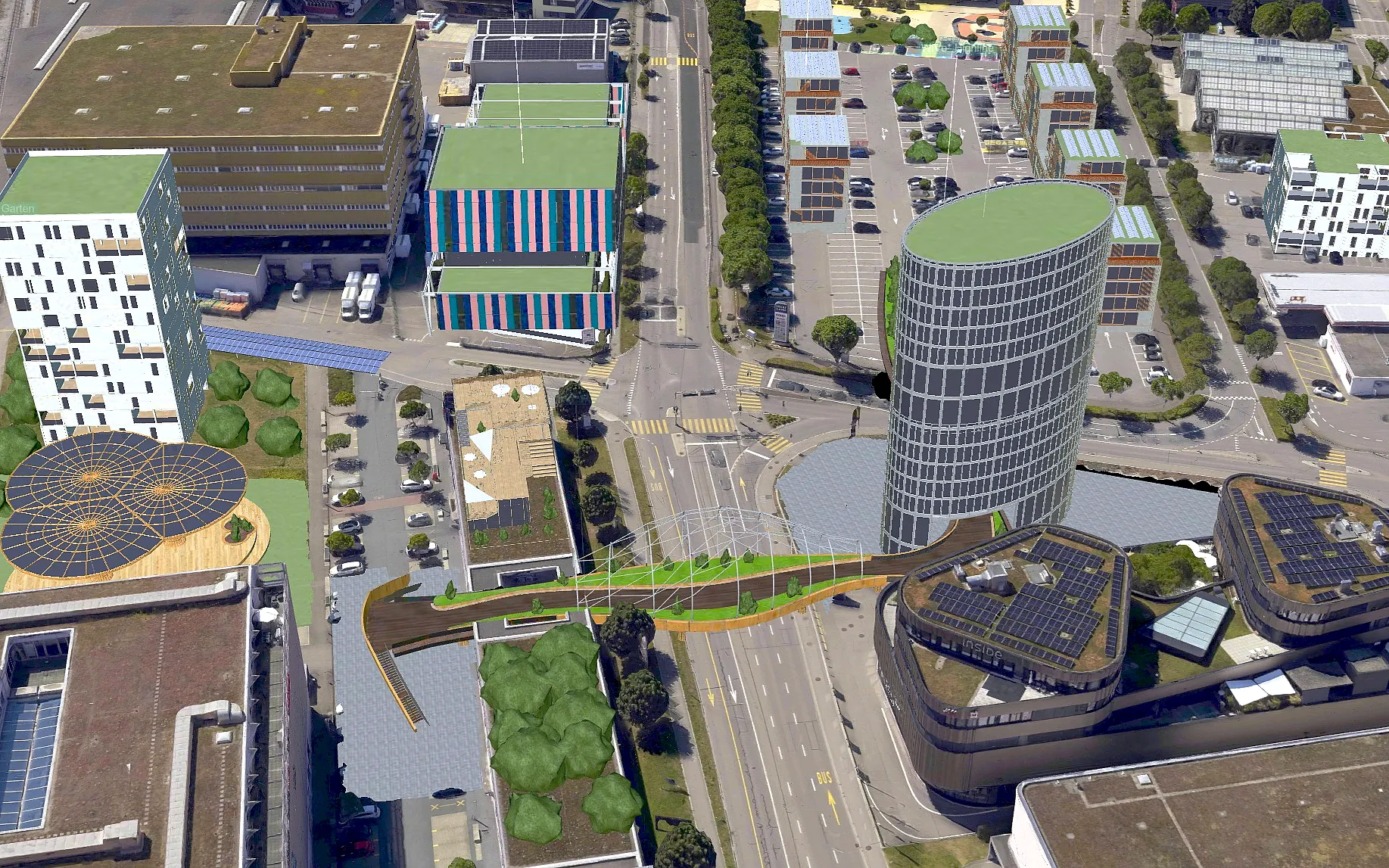

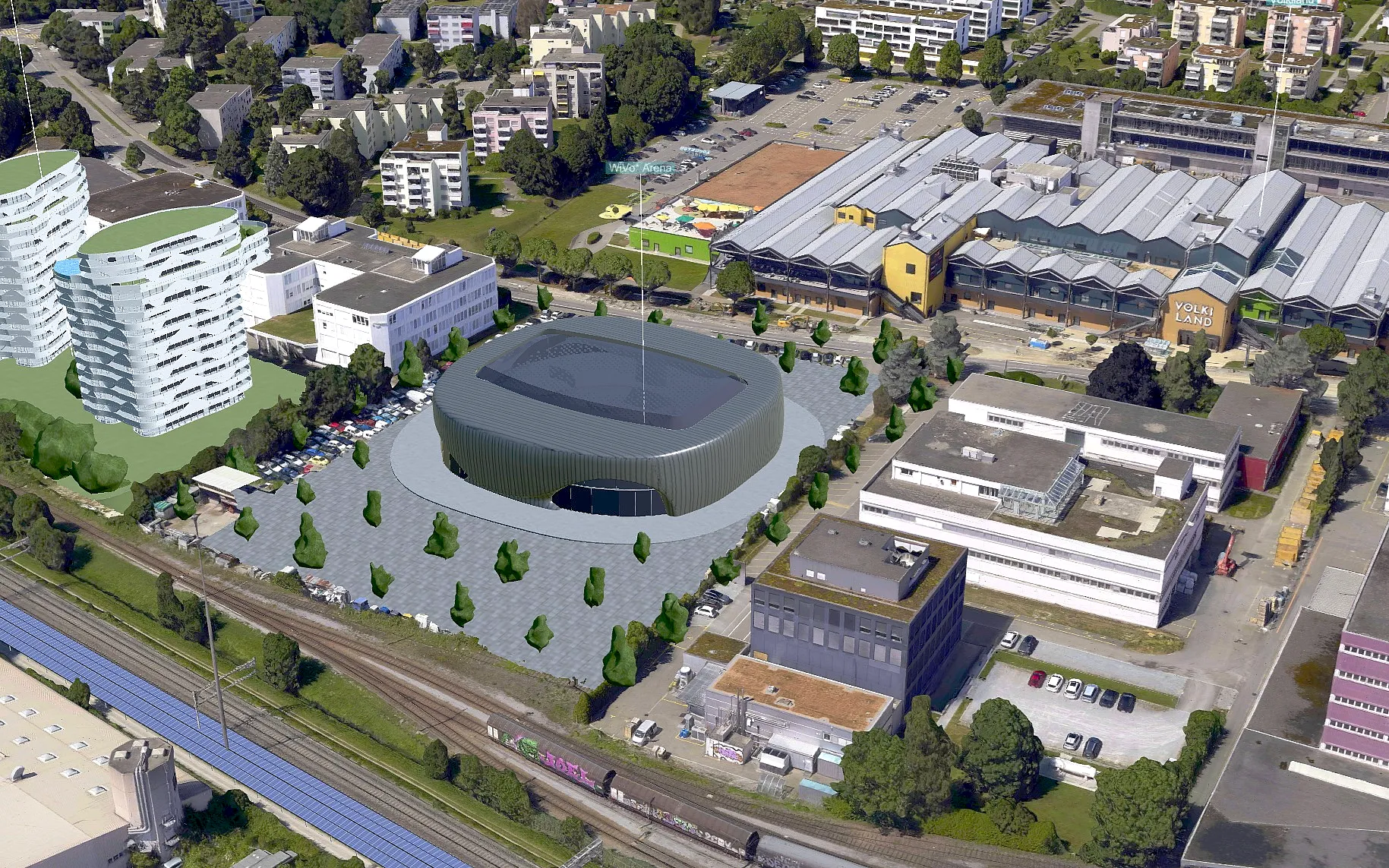

MAS StadtRaum Architekten ergänzten die Szene anschliessend mit CAD-Daten der geplanten Entwicklung und banden weitere Inhalte ein, etwa Firmenstandorte und virtuelle Rundgänge.
Das Ergebnis ist im 3D-Viewer auf der Website von WiVo* frei zugänglich. Weil Gebäude in ihren realen Farben erscheinen und Beschriftungen an Geschäften und Plätzen erkennbar bleiben, finden sich Besucher sofort zurecht. Das Modell wirkt vertraut und bleibt auch für Laien gut lesbar.
Mit dem Helikopter haben wir das 3.3 km² grosse Gebiet beflogen und über 6'300 Luftbilder ausgewertet. Daraus entstanden ein texturiertes 3D-Mesh und ein True-Orthofoto mit 3 cm/px Auflösung. 81 Pass- und Kontrollpunkte sichern die Genauigkeit, die Abweichung liegt bei 1.15 cm (RMSE).
Eine besondere Anforderung war die Performance, denn die Szene läuft direkt im Browser. Bei der Aufbereitung und Texturierung des Meshes haben wir gezielt darauf hingearbeitet, dass das Modell trotz seiner Ausdehnung flüssig dargestellt wird. Wie bei allen unseren Projekten entstanden die Daten in enger Zusammenarbeit mit dem Auftraggeber, in diesem Fall mit MAS StadtRaum Architekten und mit Birdly von Somniacs, damit sie im vorgesehenen Einsatz wirklich funktionieren.
MAS StadtRaum Architekten ergänzten die Szene anschliessend mit CAD-Daten der geplanten Entwicklung und banden weitere Inhalte ein, etwa Firmenstandorte und virtuelle Rundgänge.
Das Ergebnis ist im 3D-Viewer auf der Website von WiVo* frei zugänglich. Weil Gebäude in ihren realen Farben erscheinen und Beschriftungen an Geschäften und Plätzen erkennbar bleiben, finden sich Besucher sofort zurecht. Das Modell wirkt vertraut und bleibt auch für Laien gut lesbar.
Kennzahlen
Fläche
3.3 km²
Auflösung
3 cm/px
Genauigkeit
1.15 cm (RMSE)
Bilder
über 6'300
