Gaussian Splats und 3D-Mesh für die Stadt Liestal
3D-Mesh und Gaussian Splats für die Stadtplanung von Liestal. Dank eigenem LOD-Workflow läuft das Modell mit 60 fps live in der Raumprojektion icRoom.
Projektdaten
Über das Projekt
Für die Stadtplanung wollte die Stadt Liestal ihr Stadtgebiet als aktuelles, detailliertes 3D-Modell verfügbar machen. Die Daten sollten als gemeinsame Grundlage für die Planung der einzelnen Gebiete dienen.
Mit dem Helikopter haben wir die Fläche von 6.65 km² vollständig erfasst, mit Nadir- und Oblique-Bildern, also senkrecht nach unten und schräg auf die Fassaden gerichteten Aufnahmen. Insgesamt entstanden über 10'000 Bilder mit einer Auflösung von 3 cm pro Pixel. Das heisst, ein Pixel auf dem Orthofoto deckt in der echten Welt ein Quadrat mit 3cm Seitenlänge ab.

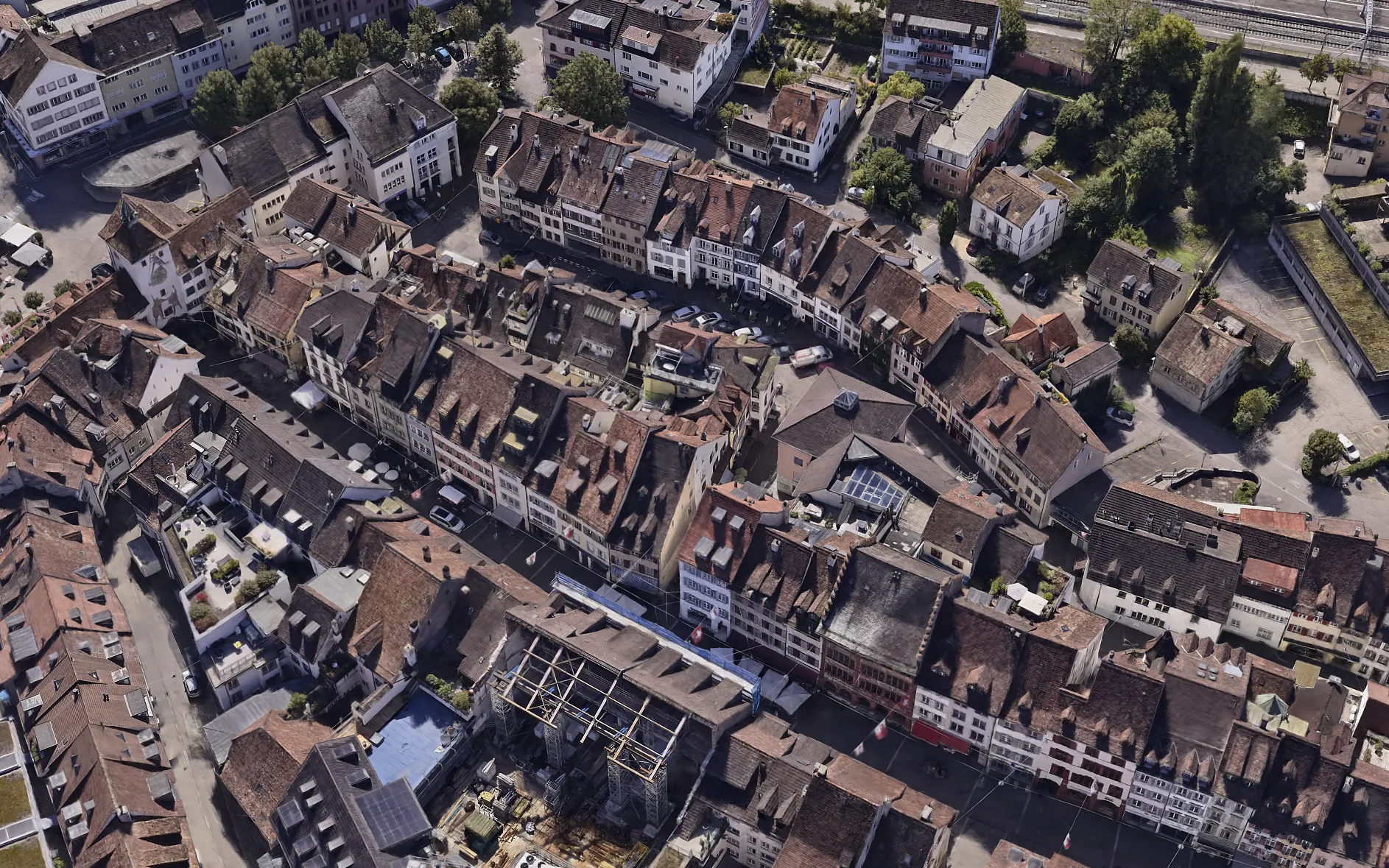

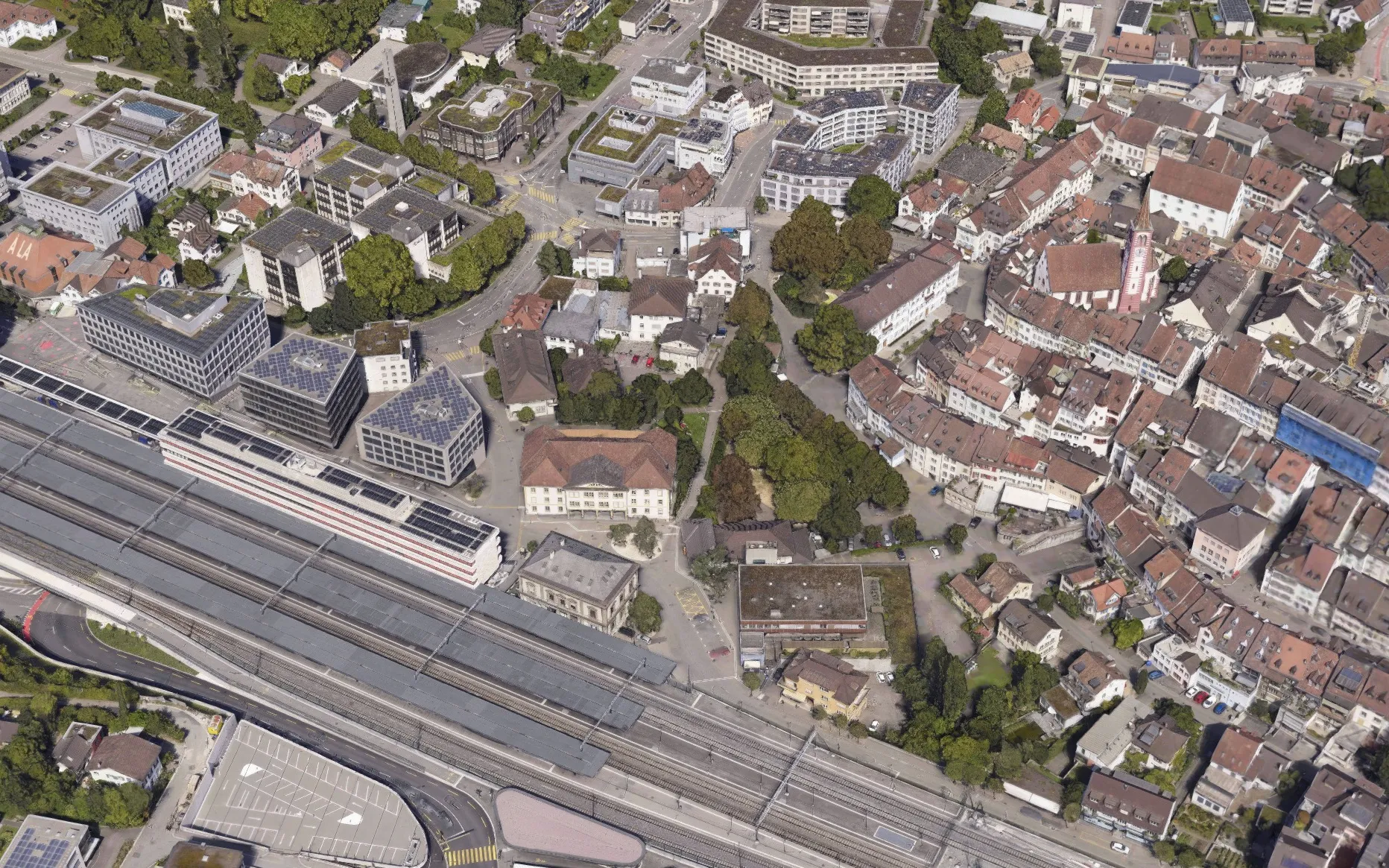

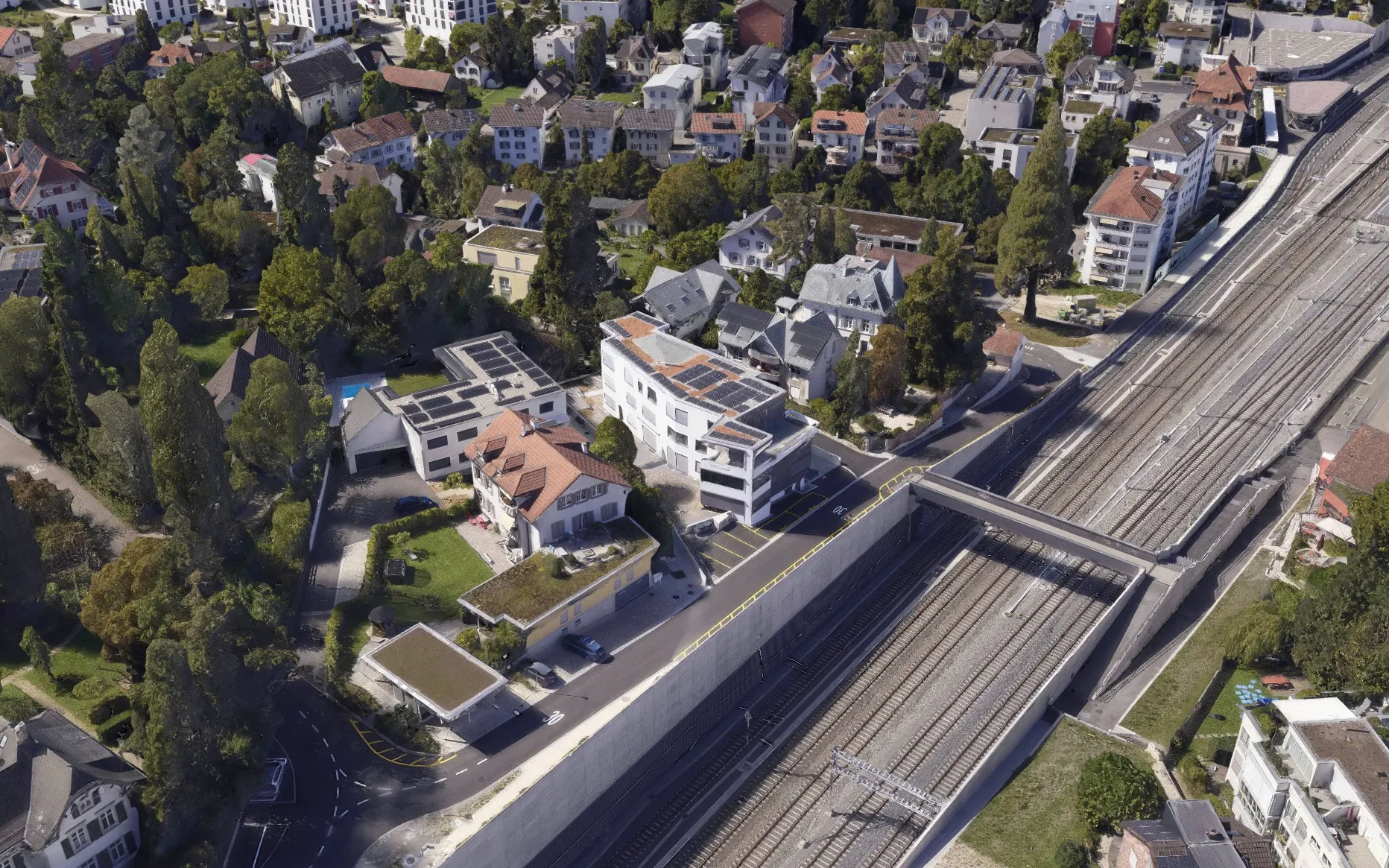

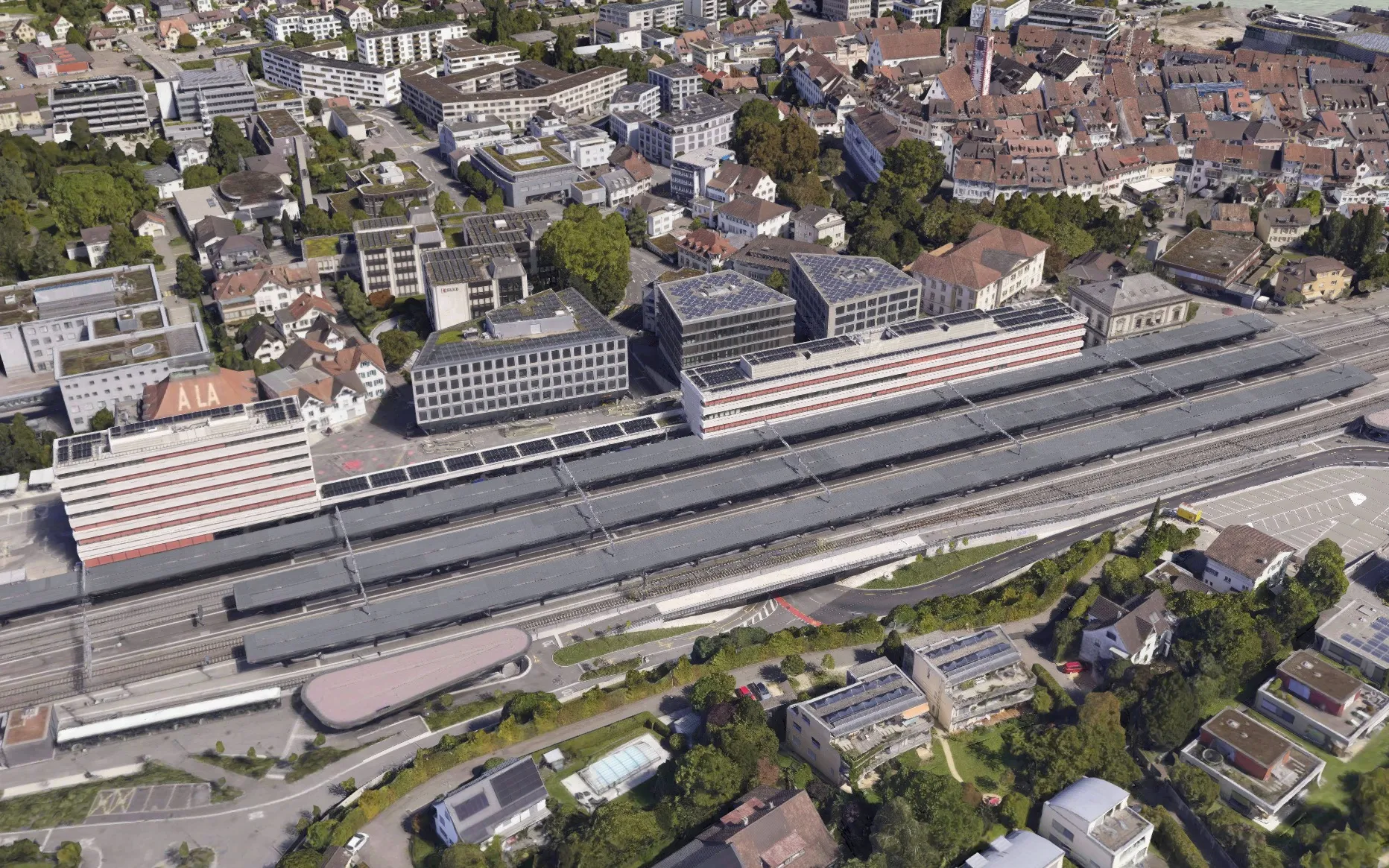

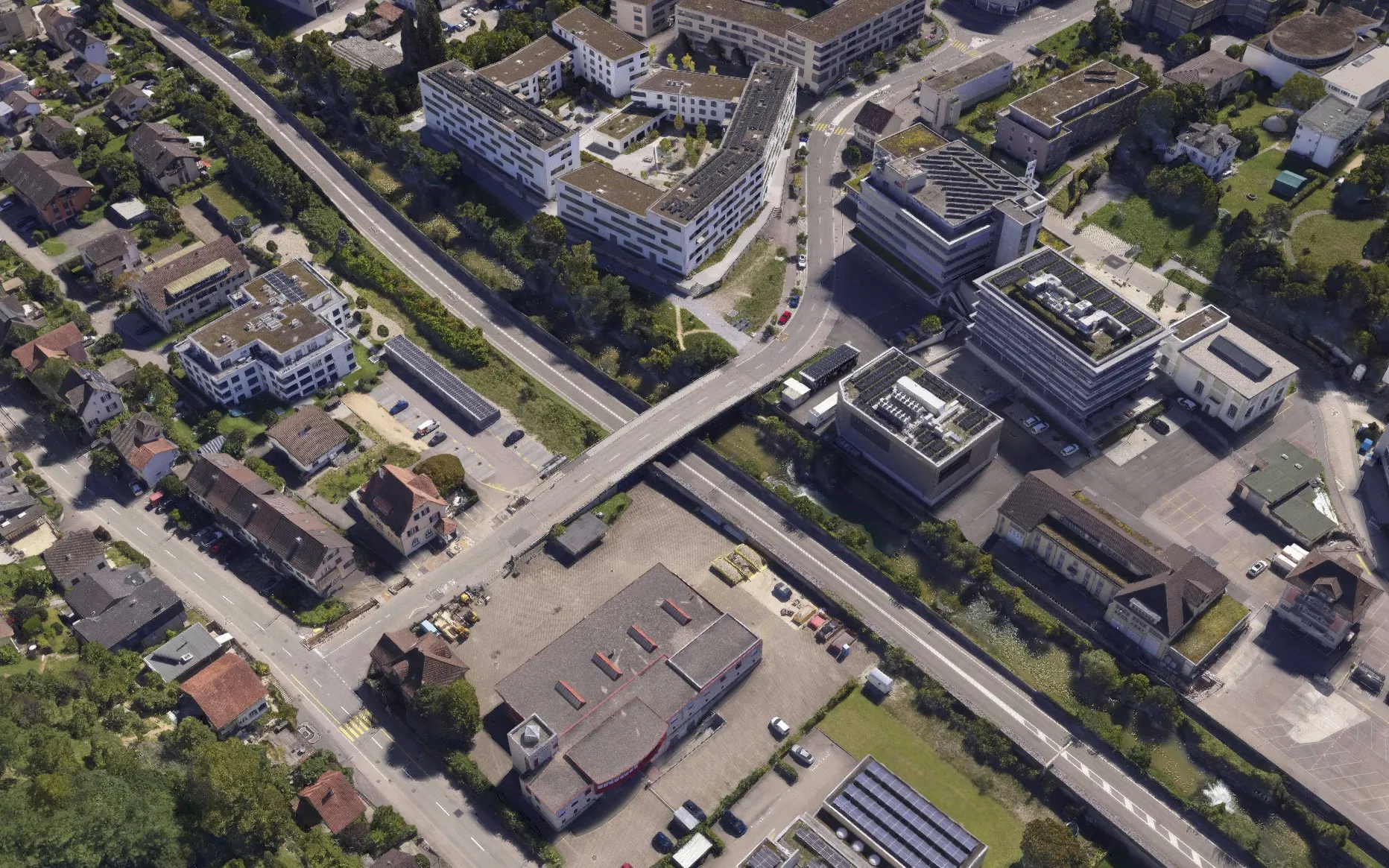

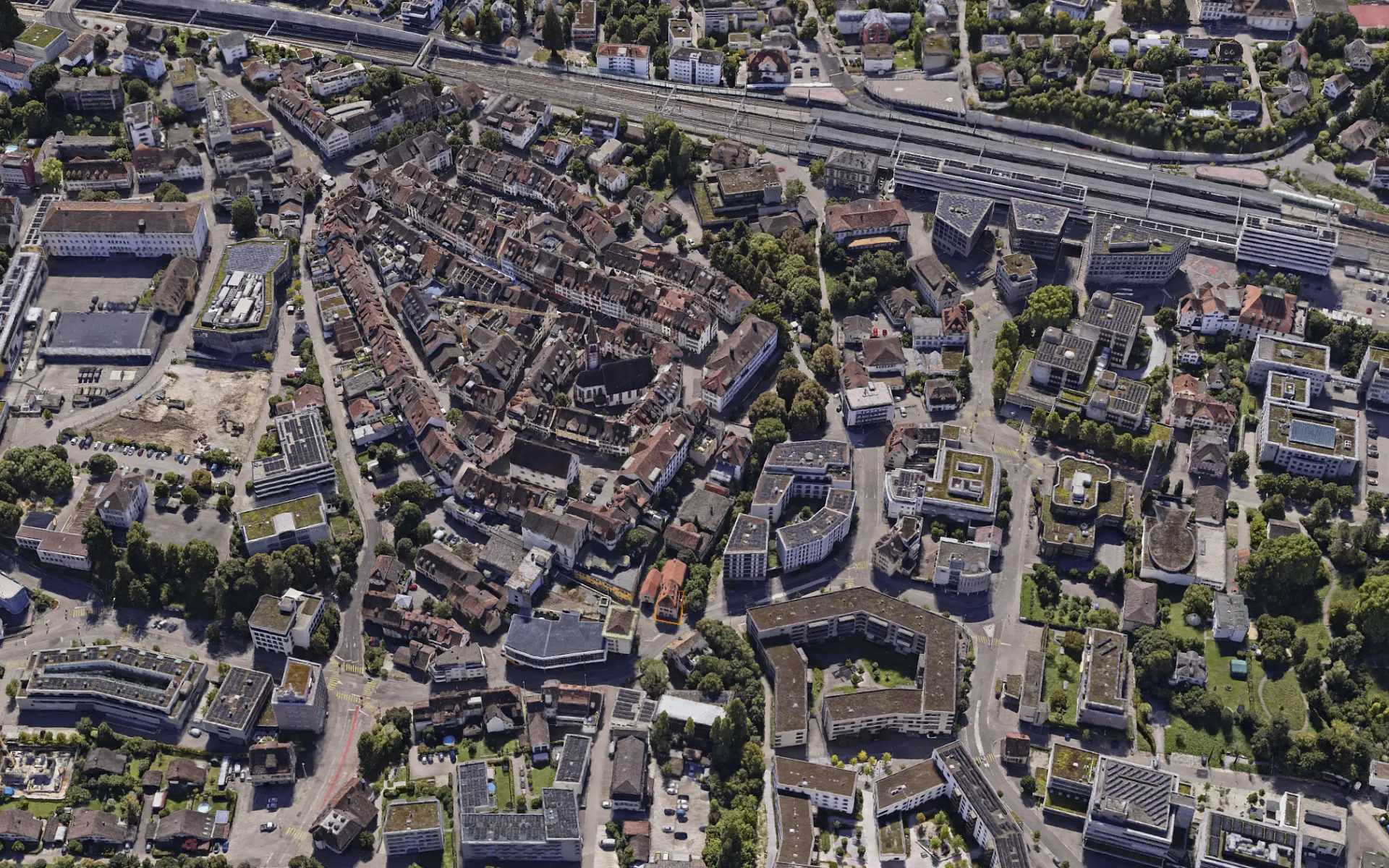

Daraus haben wir ein texturiertes 3D-Mesh gerechnet, aufbereitet in Kacheln von verschiedener Kantenlänge und mehreren LOD-Stufen, also Detailstufen, die je nach Betrachtungsdistanz geladen werden. Für den icRoom von Inside Reality, eine Projektion über mehrere Beamer auf drei Wände eines Raums, haben wir gemeinsam mit dem Hersteller einen eigenen Workflow entwickelt.
Die Anzahl der Dreiecke wurde optimiert, danach wurden die Flächen nach ihrer Neigung in Dächer und Strassen, Fassaden sowie Untersichten aufgeteilt. Jede Gruppe erhielt Texturen in der passenden Auflösung, damit das Modell im icRoom live mit 60 Bildern pro Sekunde läuft. Der Workflow lässt sich nun für beliebig grosse Projektperimeter einsetzen. Aus denselben Daten wurden zusätzlich Gaussian Splats gerechnet, fotorealistische 3D-Szenen aus den Luftbildern.
Vom Stadtteil Sichtern entstand zudem ein Cesium Tileset, ein Web-Format für streambare 3D-Daten, angebunden an die Plattform LUUCY. In LUUCY konstruierte Planungsvolumen werden über eine Schnittstelle auf Knopfdruck in den icRoom übermittelt.
Die Stadt Liestal nutzt die Daten für die Planung ihrer Gebiete und beurteilt Vorhaben direkt im fotorealistischen Modell, am Bildschirm in LUUCY und raumfüllend im icRoom.
Mit dem Helikopter haben wir die Fläche von 6.65 km² vollständig erfasst, mit Nadir- und Oblique-Bildern, also senkrecht nach unten und schräg auf die Fassaden gerichteten Aufnahmen. Insgesamt entstanden über 10'000 Bilder mit einer Auflösung von 3 cm pro Pixel. Das heisst, ein Pixel auf dem Orthofoto deckt in der echten Welt ein Quadrat mit 3cm Seitenlänge ab.
Daraus haben wir ein texturiertes 3D-Mesh gerechnet, aufbereitet in Kacheln von verschiedener Kantenlänge und mehreren LOD-Stufen, also Detailstufen, die je nach Betrachtungsdistanz geladen werden. Für den icRoom von Inside Reality, eine Projektion über mehrere Beamer auf drei Wände eines Raums, haben wir gemeinsam mit dem Hersteller einen eigenen Workflow entwickelt.
Die Anzahl der Dreiecke wurde optimiert, danach wurden die Flächen nach ihrer Neigung in Dächer und Strassen, Fassaden sowie Untersichten aufgeteilt. Jede Gruppe erhielt Texturen in der passenden Auflösung, damit das Modell im icRoom live mit 60 Bildern pro Sekunde läuft. Der Workflow lässt sich nun für beliebig grosse Projektperimeter einsetzen. Aus denselben Daten wurden zusätzlich Gaussian Splats gerechnet, fotorealistische 3D-Szenen aus den Luftbildern.
Vom Stadtteil Sichtern entstand zudem ein Cesium Tileset, ein Web-Format für streambare 3D-Daten, angebunden an die Plattform LUUCY. In LUUCY konstruierte Planungsvolumen werden über eine Schnittstelle auf Knopfdruck in den icRoom übermittelt.
Die Stadt Liestal nutzt die Daten für die Planung ihrer Gebiete und beurteilt Vorhaben direkt im fotorealistischen Modell, am Bildschirm in LUUCY und raumfüllend im icRoom.
Kennzahlen
Fläche
6.65 km²
Auflösung
3 cm/px
Bilder
>10'000
